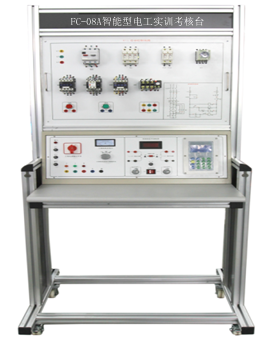

FC-08A智能型電工實訓考核臺
一、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、外形尺寸：730mm（長）X 680mm（寬）X 1550mm（高）
二、裝置配備
（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。
1、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。
2、設有450V指針式交流電壓表，指示輸入時三相電源電壓；
3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。
4、學生實訓技能評分系統
1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的故障，共 24 路故障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）用戶可以實現單機操作考核和聯網考核。
（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板。
三、考核掛箱
1、三相異步電動機雙重聯鎖正反轉控制電路考核掛箱
2、時間繼電器控制的Y-△控制考核掛箱
3、單向點動、啟動控制電路電路考核掛箱
四、配置清單
|
序號 |
名稱 |
數量 |
備注 |
|
1
|
考核臺架 |
1臺 |
鋁型材框架 |
|
2
|
三相異步電動機雙重聯鎖正反轉控制電路考核掛箱 |
1塊 |
|
|
3
|
時間繼電器控制的Y-△控制考核掛箱 |
1塊 |
|
|
4
|
單向點動、啟動控制電路電路考核掛箱 |
1塊 |
|
|
5
|
學生實訓技能評分系統軟件 |
1套 |
|
|
6
|
動態云故障分析考核系統軟件 |
1套 |
整個系統配置1套 |
|
7
|
實驗連線
Φ4 100CM護套自鎖線 紅色 3 條
Φ4 100CM護套自鎖線 綠色 3 條
Φ4 100CM護套自鎖線 藍色 2 條
Φ4 30CM護套自鎖線 黃色 2 條
Φ4 30CM護套自鎖線 紅色 2 條
Φ4 30CM護套自鎖線 綠色 2 條 |
1套 |
|
|
8
|
萬 用 表 |
1個 |
|
|
9
|
尖 嘴 鉗 |
1把 |
|
|
10
|
螺 絲 刀 |
2把 |
|
|
11
|
剝 線 鉗 |
1把 |
|
