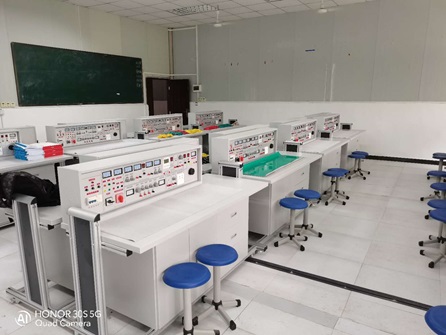

FC-19B通用智能型電子實驗臺
|
1．實驗臺外殼尺寸：123×35×20cm 2．三相保險座 3．三相電源輸入指標 4．總開關：實驗臺電源總開關，帶漏電、過載保護 5．試驗按鈕：試驗漏電開關漏電功能 6．電源輸入指示1只 7．電源輸出指示3只(紅、綠、黃三色) 8．交流電壓表：指示輸出線電壓 9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 10．接線座5只：A單元三相四線及地線輸出 11．電流表W相電流輸出指示 12．O/I開關：三相四線電源輸出控制 (提高安全系數) 13．接線座2只：B單元交流低壓電源輸出 14．電表(2A)：B單元交流電流指示 15．旋鈕：B單元3-24V交流低壓選擇輸出 16．開關：C單元雙路直流穩壓電源開關 17．旋鈕：C單元雙路Ⅰ路穩流調節 18．旋鈕：C單元雙路Ⅱ路穩流調節 19．接線座2只：C單元Ⅰ路直流穩壓輸出 20．保險座：C單元雙路穩壓電源保險 21．電表4只：雙路穩壓電源電壓、電流指示 22．接線座：D單元直流5V穩壓輸出 23．電表：D單元電流0.5V輸出指示 24．開關1：控制各低壓交流電、信號源 25．開關2：控制E單元交直流調壓電源 26．電表：E單元交流電壓輸出指示 |
27．接線座4只：E單元交流、直流輸出口 28．旋鈕：E單元0～240V電壓調節 29．插座：G單元220V輸出插座 30．旋鈕：音頻功率放大器音量調節 31．接線座2只：音頻信號輸入 32．按鈕：單次脈使能開關 33．接線座3只：單次脈沖輸出口 34．電表：函數發生器正弦波輸出電壓指示 35．旋鈕：正弦波輸出三級衰減幅度粗調 36．旋鈕：正弦波輸出口 37．接線座：正弦波輸出口 38．旋鈕：矩形波輸出幅度調節 39．接線座：三角波輸出口 40．旋鈕：函數信號發生器頻率細調 41．接線座：矩形波輸出口 42．旋鈕：函數信號發生器五級頻率粗調 43．電表：函數發生器輸出頻率指示 44．萬用表：500型 45．實驗桌面尺寸：160×70cm 46．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗 47．儲存板：放置元件盒 48．左儲存柜：放置儲存板（帶門鎖） 49．抽屜：放置常用工具 50．右儲存柜：放置儲存板（帶門鎖） 51．示波器：型號不限（用戶自備） 52．工具 |
|
1．晶體二極管的特性及檢測 2．晶體三極管輸入輸出特性 3．低頻小信號電壓放大器 4．直接耦合兩級放大器 5．RC耦合兩級放大器 6．負反饋對放大器性能的影響 7．變壓器耦合推挽功率放大器 8．互補對稱推挽功率放大器(OTL) 9．單相半波整流 10．單相全波整流 11．單相橋式整流 12．單相橋式整流濾波 13．單結晶體管特性 14．單結晶體管觸發電路 15．晶閘管簡單測試及可控整流電路 16．場效應管測試 17．串聯型穩壓電壓 18．差動放大電路的研究 19．集成運放參數的測試 20．集成運放減法電路 21．集成運放加法電路 22．集成運放積分電 利用上述44項實驗元器件也可完成面實驗 45．P-N結單向?qū)щ娞匦?br /> 46．三權管ICBO的測量電路 47．三極管ICEO的測量電路 48．三極管電流放大 49．三極管的VA特性 50．帶負載的單級小信號電壓放大 51．電壓負反饋偏置電路 52．分壓式電流負反饋偏置電路 53．用熱敏電阻穩定工作點 54．用二極管穩定工作點 55．分析Ce對低頻特性的影響 56．共基極放大實驗電路 57．共集電極放大實驗電路 58．共源極基本放大電路 59．場效應管自給偏壓放大電路 60．場效應管分壓式自偏壓電路 61．場效應管共漏極電路 62．場效應管共柵極電路 63．單管阻容放大電路 64．基本直流放大電路 65．用電阻提高后級發射極電位 66．用穩壓管提高后級發射極電位 67．變壓器耦合放大電路 68．甲類功率放大電路 69．乙類功率放大電路 70．串聯電流負反饋 71．串聯電壓負反饋電路 72．并聯電壓負反饋電路 73．并聯電流負反饋電路 74．兩級放大電路中的負反饋 75．射極輸出電路 76．自舉射極輸出電路 77．用電容衰減高頻電壓 78．用負反饋消除自激振蕩 79．電池監視電路 80．場效應管、三極管組成放大電路 81．PNP-NPN直接耦合放大電路 82．共基共射放大電路 83．晶體管開關作用 84．液位光電控制 85．簡單的溫控電路 86．模擬光控簡易路燈自動開關電路 87．RC移相振蕩器 88．雙T選頻網絡 89．雙T選頻網絡組成的振蕩器 90．變壓器反饋式振蕩電路 91．場效應管變壓器反饋式振蕩電路 92．防盜報警電路 93．串聯型晶體振蕩電路 94．互補音頻振蕩訊響器 95．報警訊響器 96．音樂門鈴電路 97．電子報警器電路 98．差動放大電路的基本形式 99．電子門鈴電路 100．準互補對稱電路 101．三管OTL互補對稱電路 102．長尾式差動放大電路 103．差動輸入單端輸出 104．單端輸入雙端輸出 105．單端輸入單端輸出 106．雙電源式長尾差動放大電路 107．差動式放大器實驗電路 108．具有恒流源的差動放大電路措施 109．單端輸出差動放大電路的溫諷分析 110．閃光器電路 111．運算放大器的基本接法 112．電流差動式運放用作交流比例放大 113．Vos的簡易測量方法 114．Aos的簡易測量方法 115．Aod的簡易測量方法 116．共模抑制比Cmrr的簡易測試 117．共模輸入電UIcm的簡易測試 118．Yopp的簡易測試 119．SR的測量方法 121．運放構成的LC振蕩器 120．基本同相放大接法 122．電熱杯調溫電路 123．引到反向端輸入調零措施 124．引到同向端輸入調零指施 125．為使電值不致過大的接法 126．利用三極管的基極電流實現Ios的溫度補償 127．利用T型網絡提高等效反饋電阻 128．使互補管工作在甲乙類擴大輸出電流的措施 129．對電容負載進行校正時措施 130．反相輸入保護措施 131．同相輸入保護措施 132．利用穩壓管保護器件 133．電源極性錯接的保護 134．電源啟動瞬間過壓保護 135．二極管檢波電路 136．利用PN結的溫度系數測量溫度的電路原理 137．雙二極管限幅器 138．反相運放基本電路 139．可變比例放大 140．同相運放基本電路 141．電壓/電流變換電路 142．電流/電壓變換電路 |
23．集成運放微分電路 24．集成運放文氏正弦波振蕩器 25．電容三點式振蕩器 26．電感三點式振蕩器 27．集成穩壓電路 28．無穩態電路（多諧振蕩器） 29．施密特觸發器 30．集成與門邏輯功能測試 31．集成非門電路邏輯功能測試 32．集成或門電路邏輯功能測試 33．集成與非門邏揖功能測試 34．CMOS門電路的測試 35．基本RS觸發器 36．JK觸發器 37．D觸發器 38．555時基電路的應用（方波發生器) 39．二一十進制計數器 40．二一十進制8421譯碼器 41．加法器 42．減法器 43．用集成與非門構成單穩態觸發器 44．組合邏輯電路 143．電壓跟隨器 144．差動放大基本電路 145．運算放大器的差動輸 146．反相輸入求和運算 147．同相輸入求和運算 148．雙端輸入求和運算 149．基本積分電路 150．EG考濾泄漏阻對的積分運算電路 151．提高積分時間常數的措施 152．快速積分電路 153．模擬一階微分方程電路 154．模擬二階微分方程電路 155．基本微分電路 156．實用微分電路 157．利用間接方法得到近似微分 158．基本對數運算電路 159．利用三極管的對數特性組成對數運算電路 160．反對數放大的基本電路 161．Vo正比于VxVy電路 162．簡單的過零此較電路 163．具有滯迥特性的比較電路 164．雙限比較電路 165．利用二級管作為上限檢測幅度選擇電路 166．雙限三態比較電路 167．下限檢幅選擇電路 168．基本采樣保護電路 169．RC無源網終的低通濾波電路 170．濾波電路接到組件的同相輸入端 171．濾波電路接到組件的反相輸入端 172．簡單二階RC濾波電路 173．典型RC有源濾波電路 174．兩階有源濾波電路 175．多路反饋二級有源濾波電路 176．典型二階高通有源濾波電路 177．基本帶通濾波電路 178．典型帶通濾波電路 179．用雙T網絡組成的帶阻濾波 180．輸出限幅的反相器 181．實用差值運算放大器 182．矩形波振蕩電路 183．阻容移相觸發電路 184．電熱褥調溫裝置 185．寬度可調的矩形波發生器 186．簡單的鋸齒波發生器 187．幅頻可調的鋸齒波發生器 188．單相橋式整流常用畫法電路 189．全波整流電路的反向峰值電壓 190．電容濾波電路 191．電容濾波帶電阻負載 192．全波整流電容濾波電路 193．RC濾波電路 194．多段RC濾波電路 195．基本的LC濾波電路 196．T型濾波電路 197．二倍壓整流電路 198．三倍壓整流電路 199．基本穩壓管穩壓電路 200．基本調整管穩壓電路 201．具有放大環節的穩壓電路 202．調整管穩流電路 203．電子濾波器 204．串聯穩壓電路 205．并聯穩壓電路 206．電子器 207．三端集成穩壓電路 208．正電源輸出可調的集成穩壓電路 209．單相全波可控整流 210．硅穩壓管穩壓電路 211．單相半波可控整流 212．單相橋式半控整流 213．充電用硅整流器原理 214．感性負載對晶閘管的影響 215．晶閘管觸發導通試驗 216．反電動勢負載晶閘管電路 217．簡易電子調壓電路 218．測試單結管分壓比n 219．單結管振蕩電路 220．單結管觸發應用電路 221．二極管"與"門電路 222．三極管"或"門電路 223．與邏輯形象化 224．或邏輯形象化 225．非邏輯形象化 226．三極管"非"門 227．三極管"與非"門 228．三極管"或非"門 229．三扳管雙穩態電路 230．三極管單穩態電路 231．三極管多諧振蕩電路 232．置位觸發電路 233．射極耦合雙穩態 234．對稱式多諧振蕩器 235．環形多諧振蕩器 236．微分型單穩態電路 237．集成施密特電路 238．矩形波發生器 239．單脈沖電路 240．連續脈沖發生器 |
| 元 件 名 稱 | 型 號 | 數 量 | 備 注 |
| 電 阻 | 5.1Ω | 2 | 1/2W |
| 電 阻 | 51Ω | 1 | 1/2W |
| 電 阻 | 100Ω | 3 | 1/8W |
| 電 阻 | 150Ω | 1 | 1/8W |
| 電 阻 | 200Ω | 1 | 1/8W |
| 電 阻 | 300Ω | 2 | 1/8W |
| 電 阻 | 470Ω | 1 | 1/8W |
| 電 阻 | 510Ω | 2 | 1/8W |
| 電 阻 | 820Ω | 2 | 1/8W |
| 電 阻 | 1K | 3 | 1/8W |
| 電 阻 | 1.5K | 1 | 1/8W |
| 電 阻 | 2K | 2 | 1/8W |
| 電 阻 | 2.4K | 3 | 1/8W |
| 電 阻 | 2.7K | 1 | 1/8W |
| 電 阻 | 3.3K | 3 | 1/8W |
| 電 阻 | 3.9K | 1 | 1/8W |
| 電 阻 | 4.7K | 2 | 1/8W |
| 電 阻 | 5.1K | 1 | 1/8W |
| 電 阻 | 6.8K | 2 | 1/8W |
| 電 阻 | 10K | 4 | 1/8W |
| 電 阻 | 13K | 1 | 1/8W |
| 電 阻 | 20K | 2 | 1/8W |
| 電 阻 | 39K | 1 | 1/8W |
| 電 阻 | 51K | 1 | 1/8W |
| 電 阻 | 100K | 2 | 1/8W |
| 電 阻 | 200K | 1 | 1/8W |
| 電 阻 | 1M | 1 | 1/8W |
| 電 阻 | 10M | 1 | 1/8W |
| 電 位 器 | 470Ω | 1 | 1/2W |
| 電 位 器 | 1K | 2 | 1/2W |
| 電 位 器 | 10K | 2 | 1/2W |
| 電 位 器 | 22K | 1 | 1/2W |
| 電 位 器 | 100K | 1 | 1/2W |
| 電 位 器 | 470K | 1 | 1/2W |
| 電解電容 | 1uF | 1 | 16V |
| 電解電容 | 10uF | 3 | 16V |
| 電解電容 | 47uF | 3 | 16V |
| 電解電容 | 220uF | 1 | 35V |
| 電解電容 | 470uF | 1 | 35V |
| 瓷片電容 | 300P | 1 | 63V |
| 瓷片電容 | 1000P | 2 | 63V |
| 瓷片電容 | 0.01uF | 2 | 63V |
| 瓷片電容 | 0.1uF | 1 | 63V |
| 瓷片電容 | 0.47uF | 1 | 63V |
| 音頻輸入變壓器 | 1 | ||
| 音頻輸出變壓器 | 1 | ||
| 變 壓 器 | 220/6V.6V | 1 | 8W |
| 電 感 | 8Ω | 1 | |
| 電 感 | 390UH | 1 | |
| 二 極 管 | 4007 | 4 | |
| 二 極 管 | 2AP9 | 1 | |
| 發光二極管 | 2 | ||
| 穩壓二極管 | 2CW54 | 2 | |
| 穩壓二極管 | 2CW76 | 1 | |
| 晶 振 | 10M | 1 | |
| 場效應管 | 3DJ6 | 1 | |
| 單 結 管 | BT33 | 1 | |
| 晶 閘 管 | KP1 | 2 | |
| 三 極 管 | 3DG6 | 2 | |
| 三 極 管 | 3DG12 | 1 | |
| 三 極 管 | 3AX31 | 2 | |
| 三 極 管 | 3DA1 | 1 | |
| 三端穩壓 | 7805 | 1 | |
| 指示燈(信號燈) | 6V 0.1A | 1 | |
| 開 關 | 4 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 繼 電 器 | 6V | 1 | |
| 音樂集成 | 4V | 1 | |
| 電平開關和邏輯電平指示 | 1 | ||
| 集 成 座 | 14腳 | 2 | |
| 集 成 座 | 16腳 | 1 | |
| 集成運放 | UA741 | 2 | |
| 定 時 器 | NE555 | 1 | |
| TTL與非門 | 74LS00 | 1 | |
| TTL非 門 | 74LS04 | 1 | |
| TTL與 門 | 74LS08 | 1 | |
| TTL與非門 | 74LS20 | 1 | |
| TTL或 門 | 74LS32 | 1 | |
| 譯 碼 器 | 74LS42 | 1 | |
| TTL觸發器 | 74LS74 | 1 | |
| 七段譯碼器 | 74LS247 | 1 | |
| 全 加 器 | 74LS283 | 1 | |
| CMOS或非門 | CD4002 | 1 | |
| 共陽數碼器 | 546R | 1 | |
| 直流電表 | 10MA | 1 | |
| 直流電表 | 200MA | 1 | |
| 直流電表 | 1V | 1 | |
| 直流電表 | 15V | 1 | |
| 直流電表 | ±100UA | 1 | |
| 工 具 | |||
| 萬 用 表 | MF47 | 1 | |
| 尖 嘴 鉗 | 1 | ||
| 螺 絲 刀 | 3 | ||
| 剝 線 鉗 | 1 | ||
| 連 接 線 | 若 干 | ||
| 其 他 | |||
| 實驗臺 | 1臺 | ||
| 實驗桌 | 1張 | ||
| 防腐皮 | 1塊 | ||
| 凳子 | 2張 | ||
