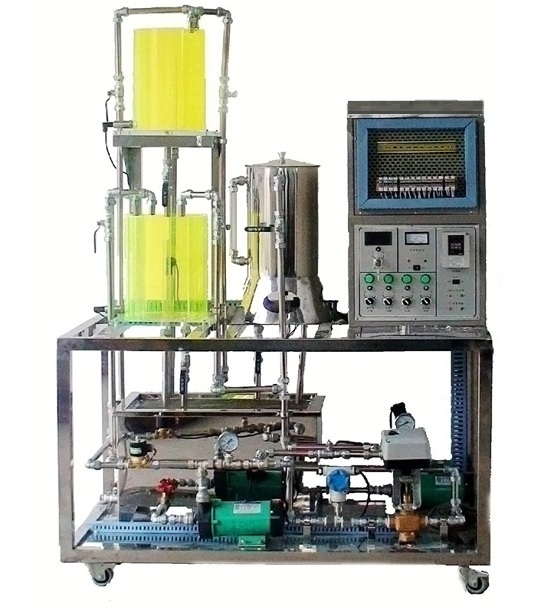

FCGCJ-1型 過程控制技能實訓考核裝置
一、系統概述
本實訓裝置是針對職業院校相關專業的實訓教學而研制的，適用于各類職業院校、技工學校的機電一體化、自動化、傳感器儀器儀表等專業的實訓教學。該模型配有經 典的過程控制系統。它可滿足各大院校所開設的《傳感器檢測與轉換技術》、《生產過程自動化技術》、《計算機控制技術》及《檢測技術及應用》等課程實訓教學 的要求，本裝置根據過程控制儀表，自動化儀表及相近專業的教學特點及以培養學生操作、實訓考核為目標，集智能化儀表、故障排除、自動控制為一體的普及型多 功能過程控制考核的實訓裝置。為將來從事生產過程自動化與儀表工程的安裝、工程設計、儀表測量、儀器的使用、過程自動化儀表的檢測調校、安裝調度、工藝管 理、在線運行的儀表自動化控制裝置的投運、調試、運行、維護維修、故障處理、操作和系統的管理工作等崗位奠定基礎。
二、產品特點
1.對象系統采用網孔板設計，方便安裝各被控對象及現場儀表
2.一個被調參數在不同控制器、不同的執行器、不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣
3.通過對對象系統進行不同的組合，結合不同的實訓目的，可進行多種過程控制實訓，也可自行組建不同的控制工程實訓系統
4.可對現場儀表設置不同故障、鍛煉學生排故的能力
三、技術指標
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜4kVA
四、系統組成
1.對象系統：主要由實訓考核裝置、動力系統、不銹鋼儲水箱、有機玻璃水箱、電加熱鍋爐、板式換熱器、氣動閥、差壓變送器、流量計、電磁閥、管道及手動調節閥等組成；
2.控制系統：由電源控制面板、漏電保護器、控制開關、交流電壓表、變頻器、故障箱、考核裝置、現場信號裝置等組成。
五、實訓項目
1.過程控制及檢測裝置硬件結構組成認知
2.傳感器的校正(零點遷移與量程調整)
3.單容水箱特性測試
4.液位測量技能實訓
(1)電容式液位變送器測量
(2)擴散硅液位變送器測量
(3)擴散硅差壓變送器測量
(4)磁翻板液位計測量
(5)超聲波液位計測量
5.壓力測量技能實訓
(1)電容式差壓變送器測量
(2)擴散硅壓力變送器測量
6.流量測量技能實訓
(1)渦輪流量計測量
(2)電磁流量計測量
(3)孔板流量計測量
(4)渦街流量計測量
(5)超聲波流量計測量
(6)玻璃管式轉子流量計測量
(7)橢圓齒輪流量計測量
7.溫度測量技能實訓
(1)熱電偶溫度變送器測量
(2)熱電阻溫度變送器測量
(3)熱電偶溫度傳感器測量
(4)熱電阻溫度傳感器測量
(5)熱電偶冷端補嘗器測量
8.氣動閥安裝、調試技能考核實訓
9.差壓變送器安裝、調試、檢修技能考核實訓
10.流量計安裝、調試、檢修技能考核實訓
11.壓力變送器安裝、調試、檢修
12.溫度傳感器安裝、調試、測量
13.單閉環液位控制工程設計
14.單閉環流量控制工程設計
15.單閉環壓力控制工程設計
16.溫度定值控制工程設計
17.緊急停車控制工程設計
