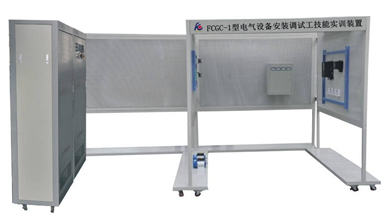

FCGC-1型電氣設備安裝調試工技能實訓裝置
一、產品概述
工程電氣設備安裝調試工技能
實訓裝置是根據住房和城鄉建設部頒發的工程電氣設備安裝調試工初、中級《職業技能崗位標準》和相關《職業技能崗位鑒定規范》，結合《建筑職業技能培訓教材—工程電氣設備安裝調試工》而研制的，可完成常用電工工具及儀器儀表使用、常用元器件判別、高壓開關柜組裝調整、繼電保護裝置調試、變配電設備安裝工程、電氣照明安裝工程、動力工程、防雷及接地裝置安裝工程等實訓內容，可作為職業院校開設工程電氣類相關專業的實訓設備，同時也可作為職業資格鑒定站（所）進行技能實訓與技能鑒定的考核設備。
二、產品特點
1.該實訓裝置結構采用了分塊設計，各分塊間即可獨立實訓，也可組合成系統綜合實訓。
2.模擬中型車間、高層建筑等工程的照明、動力配電安裝及弱電系統、自控儀表的安裝和送電等工作，接近現場施工，經實際操作可使學生掌握對工程電氣設備施工技能。
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：≤6kVA
四、實訓項目
1.常用工具與儀器儀表的使用
(1)正確選用和使用兆歐表測量電氣設備和電路的絕緣電阻
(2)正確使用電壓表和電流表測量電路
(3)使用萬用表檢查一般設備和電路故障
(4)一般電工儀表的安裝和接線
(5)常用電動機的使用與維護
(6)交流耐壓測試儀的使用與維護
2.常用元器件的質量判別
(1)判別二極管極性和質量的好壞
(2)判別三極管類型、管腳和質量的好壞
(3)判別晶閘管質量的好壞
3.電動機、變壓器的安裝與調試
(1)電機控制回路元器件的安裝
(2)電動機抽芯檢查及干燥方法
(3)交直流電機的一般故障分析、判斷方法
(4)補償器的工作原理及接線
(5)判別電動機的首末端
(6)交、直流電動機的種類、特性和接線方法
(7)變壓器連接組別與相位的關系
(8)變壓器并聯運行的條件及抽芯檢查、干燥
方法
(9)變壓器安裝及投入運行前的檢查
4.電纜敷設、電纜頭的制作和電纜檢測試驗
(1)電纜橋架敷設
(2)戶內、戶外電纜中間頭制作
(3)戶內、戶外電纜終端頭制作
(4)電纜絕緣測試及吸收比的測試
(5)電纜故障判別和處理
5.高壓開關柜、隔離開關、斷路器操作機構的組裝調整
(1)按工藝要求安裝硬母線
(2)隔離開關及操作機構的安裝與調整
(3)少油斷路器的解體及調整
(4)按工藝要求組裝開關柜
6.車間配電所及照明、動力配電工程的安裝調試
(1)變送器的調校與安裝
(2)變配電各類繼電保護系統的調試
(3)模擬一般照明、動力配線工程的施工
(4)模擬變配電所停送電前的檢查與操作
(5)模擬車間變電所配電設備安裝
(6)防雷及接地裝置安裝
7.安全及其他
(1)解救觸電者操作（選做）
(2)正確使用電氣安全用具
(3)電氣試送電操作的安全規定事項
五、交流耐壓測試儀
1.電壓測試范圍
2.漏電流測試范圍
3.報警值預置范圍
4.定時時間范圍
5.變壓器容量
