一、產品簡介

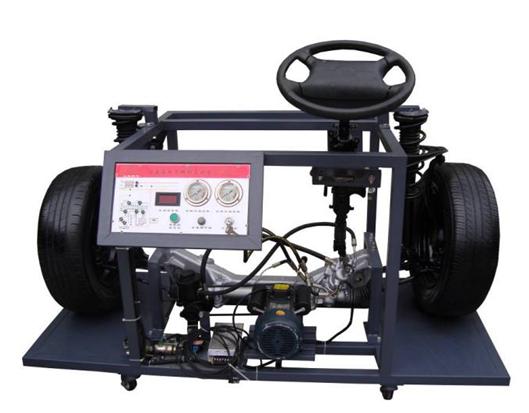

該設備采用凌志LS400汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對電控助力轉向系統的理論和維修實訓的教學需要。 二、功能特點
真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的組成結構。
由三相電機做動力源帶動助力泵工作，操縱方向盤，調節車速信號模擬旋鈕，完整演示電控動力轉向的工作過程
實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術參數
1、外形尺寸：1700×1200×1200mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、輸入電源；交流220V±10% 50Hz
4、工作電源；直流12V
5、工作溫度：-40℃～+50℃
6、油 壓 表：0～100kg/psi
7、三相異步電動機：
8、型  號：YT 100L1-4
9、電  壓：AC 220V/380V 50Hz
10、電  流：8.7A/5.0A
11、功  率：2.2KW
12、轉  速：1420r/min
