一、產品概述

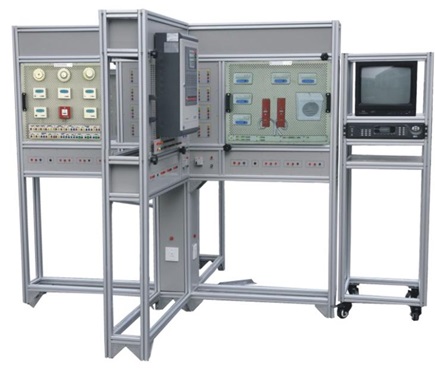

“智能樓宇通用實訓臺架”采用“工”字形結構，專為智能樓宇系統實訓要求設計。根據學校需要可靈活配置樓宇自動化系統實訓單元。
1.落地式結構：最大限度降低實訓設備的占地面積、空間浪費，解決了實訓課室工位數量的緊缺性。
2.四工位結構：每個臺架可同時容納四個實訓工位，每個實訓工位可同時容納兩個實訓模塊；每個實訓工位具有一個器件安裝面，便于器件安裝。
3.獨立式模塊：根據實訓內容需要，靈活調換各類實訓模塊。
4.總線式連接：實現同一實訓工位、同一實訓臺架或不同實訓臺架各類模塊之間的總線連接，建立不同功能、不同類型或不同規模智能樓宇系統。
5.靈活的系統配置：臺架可根據需要靈活配置樓宇自動化系統實訓單元。
二、產品特點：
實訓系統屏由全呂合金構成，美觀及牢固，可自由根據實地面積排放，單獨提供電源，移動方便，活動性大，實訓功能強大，可根據實驗要求自行排放，大大增加實訓功能，模塊自由組合聯網進行實訓，另可增設本公司附加設備進行實驗，能與本公司各模塊進行多擴展實訓.
三、技術規格
1.工作電壓：單相三線220V±5% 50HZ
2.具有總啟動電源，單獨的電源DC24V\DC12V輸出。
3.安全保護：裝置配有電流型漏電保護斷路器，具有：漏電、短路及過流切斷電源的保護功能。4.漏電流≤30mA  動作時間≤0.1S，能夠保護實訓者人身安全和實訓設備安全。
5.外型尺寸：1000X200X180cm³
四、實訓平臺桌特點：
1.實訓平臺桌面積2200X1200MM 支架采用全合金鋁，臺面采用高密度防腐板制面，經久耐磨，，
2.外形尺寸：2200X1200X800mm
3.實訓支架工作電壓:單相三線220V±5% 50HZ單獨交直流電源輸出
4.安全保護：裝置配有電流型漏電保護斷路器，具有：漏電、短路及過流切斷電源的保護功能。5.漏電流≤30mA  動作時間≤0.1S，能夠保護實訓者人身安全和實訓設備安全。
6.外型尺寸：1000X200X180cm³
五、通過項目任務實施，可考察的職業能力
1）消防報警及聯動子系統實訓：
1.消防設備的認識
2.電子編碼器的認識及使用
3.元件地址編碼設置
4.系統的管理
5.聯動編程
6.單點操作實驗
7.總線隔離模塊的測試實驗
8.信號輸入模塊的測試實驗
9.手動報警按鈕與聲光報警器的使用
10.消防系統報警實驗
11.火災報警聯動實驗
2）電話通信子系統實訓
1.電話交換機的應用
2.電話線的制作
3.語音數據面板及模塊的使用
4.分機間呼叫
3）網絡布線子系統系列實訓：
1.局域網的組建
2.網線制作與測試
3.終端面板的安裝及數據模塊的使用
4.交換機的應用
5.路由器的應用
6.配線架的使用
7.局域網IP設置
4）智能卡門禁子系統實訓：
1.門禁系統組成及設備認識
2.門禁系統的組建
3.門禁系統的聯網及應用
4.上位機軟件的設置
5.用戶卡注冊
6.開門方式設置
7.用戶卡權限設置
8.門磁的應用
9.電控鎖的認識
10.門禁系統遠程數據下載、遠程控制
11.考勤系統設置
12.考勤卡注冊
13.考勤數據下載
14.消費系統的設置
15.消費卡的充值
16.消費數據的下載
5）可視對講子系統實訓
1.可視對講系統的組成及應用
2.門口機呼叫室內機
3.電控鎖的接線
4.室內機開鎖
5.室內機門口機對講通話
6.管理中心的通話
6）視頻監控系統實訓
1.視頻線纜的制作
2.云臺的使用
3.云臺控制器的使用
4.半球攝像機的使用
5.槍式攝像機的應用
6.半球攝像機的應用
7.嵌入式數字硬盤錄像機的使用
8.解碼器的使用與設置
7）配電照明及布線實訓
1.照明燈異地控制
2.聲光雙控延時開關的使用
3.插卡取電開關的應用
4.延時觸摸開關的應用
5.微型斷路器漏電保護器的使用
6.戶內配電箱的制作及安裝
7.戶內分控配電箱的制作及安裝
8）群控電梯實訓
1.電梯開、關門控制實訓
2.電梯轎廂升降點動控制實訓
3.電梯開關門、升降點動控制實訓
4.電梯樓層連續運行顯示實訓
5.呼梯信號記憶與解除控制實訓
6.電梯自動選向控制實訓
9）遠程抄表實訓
1.RS-485網絡組建
2.RS-485/232認識及使用
3.遠傳水表接線及認識實驗
4.遠傳電表接線及認識實驗
5.遠傳燃氣表接線及認識實驗
6.采集器原理及使用
7.集中器原理及使用
8.聯網通訊實驗
9.上位機管理軟件認識
10.數據庫軟件使用
11.遠程抄表綜合實驗
六、系統主要配置表：
