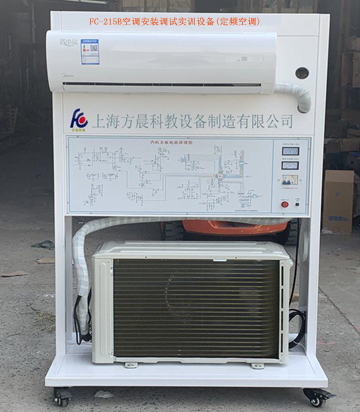

FC-215B空調安裝調試實訓設備(定頻空調)

一、 設備整體結構和特點
1. 采用鐵質鈑金框架雙層亞光密紋噴塑結構，實訓臺底部配置有四個萬向輪方便移動。
2. 空調器的內機和外機分別安裝在實訓臺的上端模擬墻和底座上，采用1.5P美的定頻/變頻空調，可以模擬現實中的空調的拆裝維修等。
3. 實訓臺的正面中間部分安裝一塊鋁塑材質噴繪的空調電氣的原理圖，方便學生觀看學習空調的電氣原理。
4. 實訓臺的后面中間部分安裝一塊故障考核板，通過考核器來進行對空調的故障設置，可以實現如果做故障時，我們可以通過我們外部的空調控制板進行設置故障，或者直接用外部線路板直接運行控制空調。
5. 同時如果不想用外部的空調板控制，也可以切換成空調的原機線路板進行控制。

二、 電氣系統智能實訓考核模塊
1. 首先我們這個電氣考核模塊是安裝在實訓臺的后方，高度方便學生操作?？梢詫?shí)現整機前面可以讓學生觀看原理圖學習原理，后面練習考核故障。
2. 假如更換室內外機，可以實現不影響電氣實訓考核模塊的故障考核和使用。
3. 電氣實訓考核模塊采用要求中提到的，和原機一樣的線路板。
4. 空調實訓設備故障考核模塊
1) 2臺定頻空調實訓考核模塊，裝有一個可以設置外部原裝空調線路板故障的智能考核器和一塊原裝的空調主板?？己四K上我們直接在外部的線路板上做好故障，（如：內風機故障、傳感器故障、空調的外風機故障、四通閥故障等）。把外部線路板的線接上公頭帶針的插座，留有足夠的長度。做故障時只需把空調的內機插頭拔掉插到我們引過來的插座上就可以了。通過把空調線路板的線插到各個插口上，然后通過智能考核器設置故障從而達到考核效果。
2) 1臺變頻實訓考核模塊，裝有一個可以設置外部原裝空調線路板故障的智能考核器和兩塊原裝的空調主板（一塊是內機的主板，一塊是外機的主板）?？己四K上我們直接在外部的兩塊線路板上做好故障，（如：內風機故障、內外機傳感器故障、空調的外風機故障、四通閥故障等）。把外部線路板的線接上公頭帶針的插座，留有足夠的長度。做故障時只需把空調的內機插頭拔掉插到我們引過來的插座上就可以了。通過把空調線路板的線插到各個插口上，然后通過智能考核器設置故障從而達到考核效果。
3) 外部考核模塊上還設有電流表、電壓表、漏電開關、電源指示燈等。方便學生觀看整機運行的電流電壓等維修參數。
5. 關于要求中的安裝高壓表和低壓表這個可以實現，我們會根據實際空間把它安裝在面板上或裝在表架上安裝在容易觀察的位置。壓力表的后面接上毛細管，毛細管后面再接上銅手閥。高壓表接一個銅手閥，低壓表接一個銅手閥，然后手閥的另一端接口預留出來固定在實訓臺上。
三、 設備的參數
1. 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz帶漏電保護
2. 外形尺寸：1100*600*1700
3. 額定功率：≥2.5KW
4. 制冷劑：變頻R410  定頻22
四、 可以實現故障考核項目
1. 壓縮機溫度保護器開路
2. 室內溫度傳感器開路
3. 室內管溫傳感器開路
4. 室內風機高、中、低速故障
5. 擺風電機故障
6. 電源保險絲故障
7. 室內機和室外機通訊故障
8. 環境溫度傳感器故障
9. 外機盤管溫度傳感器故障
10. 5V電源故障
11. 外風機故障
12. 四通閥線圈故障
五、 實訓項目
1. 分體空調制冷管路制作與連接實訓
2. 分體空調制冷系統調試實訓
3. 分體空調安裝、移機實訓
4. 制冷劑回收實訓
5. 分體空調制冷系統故障模擬實訓
6. 電氣系統智能實訓和考核實訓
