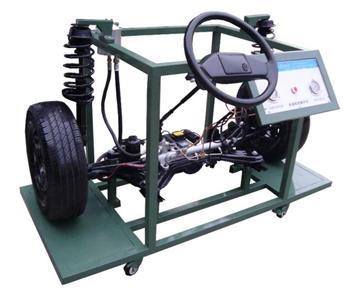

動力轉向與獨立懸架實訓臺

一、產品簡介

  該設備采用大眾捷達汽車前橋總成為基礎，全面展示了動力轉向系統、前橋懸架系統的組成結構和工作過程。適用于中高等職業學校和培訓機構對汽車動力轉向、前橋懸架理論與維修實訓教學需要，完全滿足對汽車前橋系統結構展示、工作模擬、拆裝實訓等教學功能。

二、功能特點

1．真實可運行的汽車轉向系和前橋懸架部件，充分展示動力轉向與獨立懸架的組成結構。

2．由三相電機做動力源帶動助力泵工作，操縱方向盤，真實演示汽車動力轉向的工作過程。

3．實訓臺安裝有壓力表，實時顯示轉向時助力油壓的參數變化。

4．車輪底部裝有轉角盤，可分別顯示各輪轉向角度。

5．實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術參數

1．外形尺寸：1700×900×1100mm(長×寬×高)

2．動力電源：三相四線(三相五線 380V±10% 50Hz)

3．工作溫度：-40℃～+50℃

4．油 壓 表：0～100kg/psi

三相異步電動機：

1．型  號：YT 90S-4

2．電  壓：AC 220V/380V

3．功  率：1.5KW

4．轉  速：1400r/min
