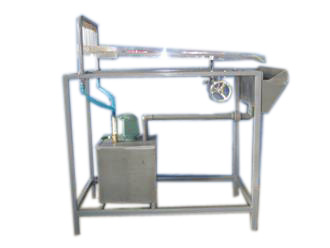

FCDR-08 液體流線儀(油槽流線儀)
一、功能:
1、觀察液體繞經不同固體壁面的變化。
2、研究液流在模型試件出口和入口的流線變化。
3、用帶有泡沫的變壓器油加在油槽串經過導葉柵后形成許多平行的流線,以觀察其繞經不同固體壁面的變化。
二、主要配置:
供油箱、油泵、油盤、試件、導葉、供油管、回油管、油盤調整螺栓、實驗臺框架等。
三、技術參數:
1、供油箱:容積約25L,不銹鋼材質。
2、油泵:采用低噪聲潛入式小型油泵,功率:120W,220V。
3、油盤:尺寸:350×80mm,整體透明優質有機玻璃材質,便于觀察實驗想象。
4、試件:機翼、圓柱體、突擴、突縮(反放突擴、突縮)。
5、油盤調整螺栓:不銹鋼材質,便于調節油盤坡度及總體平衡。
6、實驗臺框架為精致不銹鋼;裝置結構緊湊,外形美觀,流程簡單,操作方便。
7、外形尺寸:1000×500×1200㎜。(帶滑輪及禁錮腳)
