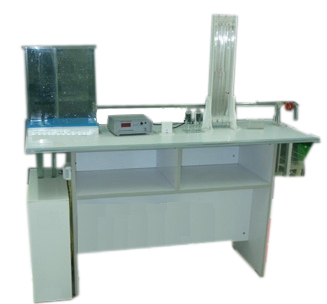

FCDR-14 沿程阻力系數測定實驗裝置
一、功能:
1、本實驗臺可測定:不同雷諾數時的沿程阻力系數。
2、流體在管道中流動時能量損失的測量。
3、學會體積法測流速及壓差計的使用方法。
二、主要配置:
供水箱、供水泵、恒壓水箱、實驗管、測點、壓差板、計量水箱、回水管、閥門及實驗臺框架等。
三、技術參數:
1、供水箱:容積約30L,優質不銹鋼材質。
2、供水泵:采用低噪聲無銹蝕環保型增壓水泵,最高揚程:10m,額定流量:12L/min,功率:90W,220V。
3、恒壓水箱:容積約25L,由有機玻璃精制而成,帶穩壓溢流口。計量水箱:容積約15L,有機玻璃材質。
4、實驗管:沿程阻力管分φ21、φ25、φ30各1根,長1000mm,有機玻璃制作。
5、壓差板:φ8×600mm透明有機玻璃管,指示液為水。
6、實驗臺框架為精致不銹鋼;裝置結構緊湊,外形美觀,流程簡單,操作方便。
7、外形尺寸:1400×500×1400mm。(帶滑輪及禁錮腳)
