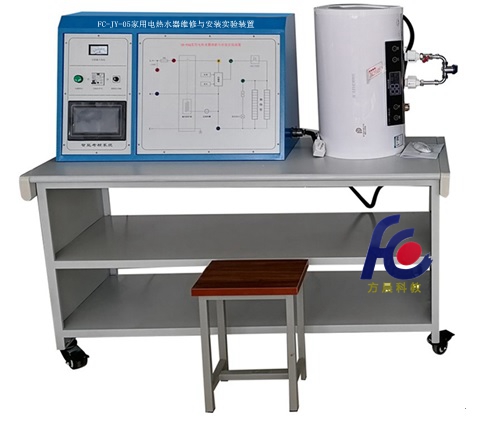

一、產品概述
家用電熱水器維修與安裝實驗裝置是根據中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。本實訓裝置同時滿足職業學院、技工學校、農民工職業培訓、職教中心、鑒定站 / 所的家電類專業及家電維修工類維修實操，以及中級、高級工的技能鑒定考核。

二、技術性能
1. 輸入電源：單相三線制 AC220V ± 10% 50HZ
2.工作環境：溫度 -10 ℃～ + 50 ℃相對濕度＜ 85% （ 25 ℃）
3. 整機容量：＜ 2KW
4. 安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s
5. 外形尺寸： 100cm × 70cm × 165cm
三、系統組成
1. 家用電熱水器維修與安裝實驗裝置由實訓控制屏、實訓桌、電熱水器和實訓組件四部分組成實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
2. 交流電源（均帶有過流保護）輸出電源：市電不隔離輸出 220V 50HZ、輸出 220V 50HZ
3. 直流電源：± 24V/+12V/+5V
4.電熱水器器：遙控密閉型儲水式電熱水器
5、實訓組件
家用電熱水器維修與安裝實驗裝置由遙控密閉型儲水式電熱水器模塊、實驗水箱，循環水泵、6、智能實訓考核系統組成。
1.電熱水器實訓模塊配置電熱器內部電路控制系統原理圖，故障模擬檢測點，內置設故排故系統
2.實訓桌：整體結構采用鋼木落地臺式，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
3. 學生實訓考核評分系統
1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核。
四、實訓項目
1. 電熱水器安裝與管路設計實驗
2. 主板 +12V 電源丟失故障
3. 紅外接收頭損壞故障
4. 指示燈亮不加熱故障現象與維修
5. 電熱水器加熱溫度低于設定溫度故障現象與維修
6. 電熱水器溫度傳感器故障
7. 按鍵開關損壞
8. 漏電開關故障
9. 電加熱故障
10. 熱水器溫度保險故障

訂購指南
“家用電熱水器維修與安裝實驗裝置”能為用戶展示美觀大方的外形，實用的結構和工藝，產品質量穩定可靠。此外，還可為用戶提供培訓、維修等服務。
本裝置實驗功能完備，通用性強，能完成、電熱水器實訓模塊配置電熱器內部電路控制系統原理圖，故障模擬檢測點，內置設故排故系統實驗，具體學?？筛鶕?jù)自己的需要進行配置。用戶如有特殊要求，本企業可另行提供特殊要求的部件。
由于本裝置的用途廣泛，實驗功能完備，投資效益明顯，因而是全日制高等院校、電大、職大、中專、職業技術學校等電力、電氣類專業理想的實驗設備。
本產品在供貨時附有使用說明、實驗指導書等技術資料，并配有實驗連接線導線和備件。歡迎與本企業洽談業務！
