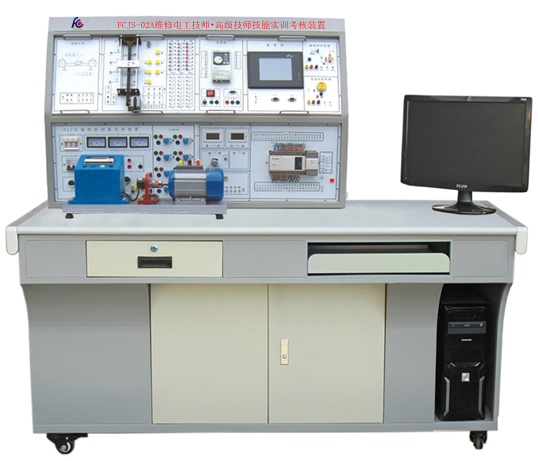

“FCJS-02A型維修電工技師·高級技師技能實訓考核裝置”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集PLC、通信模塊、變頻器、觸摸屏、模擬對象于一體。適合PLC實訓教學，技師技能鑒定考核。 一、裝置特點
本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、PLC主機組件、通信模塊、變頻器、觸摸屏、實訓模塊等組成。
采用掛件結構，具有開關量、模擬量、變頻調速、觸摸屏、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
3、三相四線380V輸出，由三只電壓表指示輸出電壓
4、～220V通過安全插座輸出
5、+24V/2A直流穩壓電源輸出
6、+5V/1A直流穩壓電源輸出
7、±12V/1A直流穩壓電源輸出（根據裝置需求而定）
8、直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出
9、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<400m
10、裝置容量：＜1KVA
11、重    量：＜110Kg
12、外形尺寸：1600mm×700mm×1600mm
13、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。
（一）控制屏
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、主機實訓組件
配置三菱FX1N-40MR主機， 24路數字量輸入16路數字量輸出,FX0N-3A模擬量模塊2路輸入/1路輸出，配套通信編程電纜。
5、工業4.0仿真實訓軟件（正版軟件，投標現場提供著作權證書原件和演示）軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行PLC電氣控制仿真、電工電子仿真、氣動仿真、液壓仿真、傳感器仿真等工業常用技術仿真
1）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。
2）電工電子仿真
（1）接線仿真（2）電路仿真（3）排故仿真（4）原理仿真（5）電機拆裝仿真，三相異步機拆分、單相異步機拆分等（6）儀器儀表的使用仿真萬用表、雙蹤示波器、信號發生器、頻譜儀、鉗形表等
3）氣動回路仿真
（1）軟件以氣動經典22回路為依據開發出28回路的在線及離線仿真
（2）軟件中設置的14路“考考你！”表現為典型氣路設備故障。
（3）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。
4）液壓回路仿真其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。液壓傳動原理的動態演示并不少于18種動態演示。
5）傳感器仿真
（1）溫度變送傳感器器仿真包含溫度變送傳感器模擬拆裝；溫度變送傳感器模擬接線；溫度變送傳感器模擬運行仿真
（2）液位傳感器仿真包含液位傳感器模擬拆裝；液位傳感器模擬接線；液位傳感器模擬運行仿真
（3）流量傳感器仿真包含流量傳感器模擬拆裝；流量傳感器模擬接線；流量傳感器模擬運行仿真
6）提供免費遠程教學須有投標企業LOGO，PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓，自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等。進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
7）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控制以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。
8）PLC運行歷史數據：顯示PLC運行歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
（二）實訓掛箱

序號	編號	控制對象實訓模塊	實訓教學目標
1	SX1	搶答器/音樂噴泉	通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。
2	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
3	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
5	SX5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控制/自控成型機	通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
9	SX9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
11	SX11	步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； 直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。	通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。
12	SX12	自動洗衣機	通過對洗衣機進出水時間、洗滌流程及掌握多點PLC控制系統的綜合應用能力。
13	SX13	直流電機控制/溫度控制（模擬量控制）	通過對直流電機系統中脈沖信號采集、轉速控制（電壓量）及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用。
14	WK1	典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。	掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。
15	WK2	網孔板	學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。
16	BP1	變頻器實訓組件：配置三菱FR-D720 0.4KW變頻器，帶有RS485通信接口及操作面板	初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。
17	CM1	觸摸屏實訓組件： TPC7062 7英寸MCGS真色彩	了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。

（三）電機導軌、光碼盤測速系統及數顯轉速表
包含光碼盤測速系統、數顯轉速表及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。
（四）三相鼠籠異步電機：交流380V/△
（五）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
四、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（二）PLC模擬控制應用實訓

4.數碼顯示控制 5.搶答器控制（優先級、數值運算，具有聲效功能） 6.天塔之光控制（閃爍、發射、流水型） 7.音樂噴泉控制（具有聲效功能） 8.十字路口交通燈控制 9.水塔水位控制 10.自動送料裝車系統控制 11.四節傳送帶控制 12.裝配流水線控制

13.多種液體混合裝置控制 14.自控成型機控制 15全自動洗衣機控制（具有聲效功能） 16. 自控軋鋼機控制 17. 郵件分揀機控制 18. 自動售貨機控制 19. 機械手控制 20. 四層電梯控制（實物）

（三）PLC實物控制實訓

21. 加工中心刀具庫控制（實物） 22.步進電機運動控制

23.直流電機控制 24.溫度PID控制（具有聲效功能）

（四）PLC高級技能實訓（設計、安裝、調試及檢修）

25.C620車床的電氣控制線路 26.臥式車床電氣控制線路 27.機床兩地控制線路 28.M7130平面磨床的電氣控制線路

29.Z3040搖臂鉆床的電氣控制線路 30.液壓滑臺式自動攻螺紋機的電氣控制線路 31.運行小車的電氣控制線路

（五）PLC、變頻器、觸摸屏綜合應用技能實訓

32.變頻器功能參數設置與操作 33.變頻器報警與保護功能 34.外部端子點動控制 35.變頻器控制電機正反轉 36.多段速度選擇變頻調速 37.變頻器無級調速 38.基于外部模擬量(電壓/電流）控制方式的變頻調速 39.瞬時停電啟動控制

40.PLC控制變頻器外部端子的電機正反轉 41.PLC控制變頻器外部端子的電機運行時間控制 42.基于PLC數字量控制方式的多段速 43.基于PLC模擬量控制變頻開環調速 44.基于PLC通信方式的變頻器開環調速 45. 基于觸摸屏控制方式的基本指令編程練習 46基于觸摸屏控制方式的LED控制

五、配置清單

序號	名稱	型號	數量	單位	備注
1	PLC實訓臺	FX1N-40MR+FX0N-3A	1	套	已裝配到實訓屏
2		實訓屏	1	臺
3		實訓桌	1	臺	帶鍵盤的桌子
4	通訊線	通信編程電纜	1	條
5		觸摸屏通訊線	1	條
6	實訓模塊	實訓模塊1	1	塊	音樂噴泉/搶答器/基礎實驗
7		實訓模塊2	1	塊	裝配流水線/交通信號燈/自動供水/天塔之光
8		實訓模塊3	1	塊	自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機
9		實訓模塊4	1	塊	自動成型系統/機械手控制/溫度控制/直流電機控制
10		實訓模塊5	1	塊	郵件分檢系統/步進電機的控制
11		實訓模塊6	1	塊	加工中心刀具庫/洗衣機自動控制
12		實訓模塊7	1	塊	四層電梯的PLC控制/中間繼電器
13		觸摸屏實訓模塊	1	塊	TPC7062KX觸摸屏
14		變頻器模塊	1	塊	FR-D720 0.4KW
15		網孔板	1	塊
16	電機	三相鼠籠式異步電動機	1	臺
17	電機導軌	導軌+1024編碼器+轉速表	1	套
18	散件	交流接觸器	3	個
19		時間繼電器	1	個
20		按鈕	3	個
21		交流指示燈	3	個
22		熱繼電器	2	個
13		安裝塑料件	若干	個
24	軟件	演示板原程序及編程軟件	1	套
25	說明書	實驗指導	1	冊
26	連接線	自鎖實驗疊插連接線100CM	30	條
27		自鎖實驗疊插連接線30CM	10	條
28		手槍式實驗疊插連接線	10	條
29	安裝配件	4X30自攻螺絲	10	個
30	安裝配件		1	套
31	軟件	工業4.0仿真實訓軟件（正版軟件）	1	套
