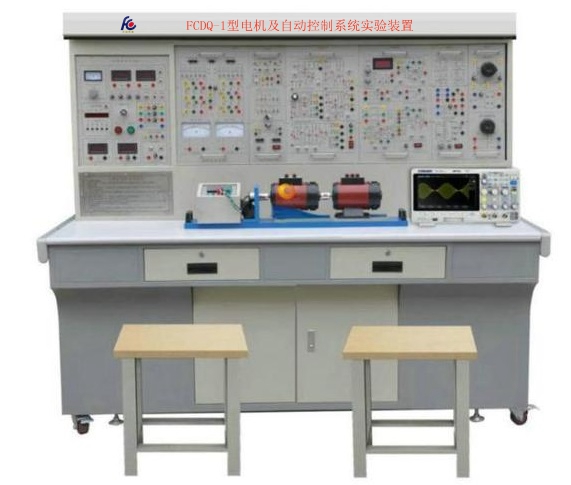

FCDQ-1型電機及自動控制系統實驗裝置
一、概述
“FCDQ-1型電機及自動控制系統
實驗裝置”是由本公司設計的綜合實驗裝置，滿足了目前我國高等院校“電機學”、“電機與拖動”、“微特電機及系統”、“繼電接觸控制”、“可編程控制器技術”、“工廠電氣控制”、“電力電子技術”、“半導體變流技術”、交直流電機調速系統“及“自動控制理論”等課程所開設的實驗項目等課程實驗大綱的要求，特別適用于高等院?，F(xiàn)有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實實驗條件。
二、實驗裝置特點
1、綜合性強 本裝置掛件配齊時可完成目前國內各類院校電機及電氣學科課程的全部實驗項目。
2、適應性強 能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；測量?jī)x表采用指針式（帶超量程告警等）、數模雙顯、數字式、智能化及人機對話等相結合，密切結合教學實驗需要進行配置，使裝置測量手段現代化；設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。
6、開放性強 控制屏供電隔離（浮地設計），并設有內、外電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量?jī)x表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：187×73×160cm3
四、裝置的基本裝備
1、DQ01電源控制屏(鐵質噴塑結構，鋁質面板)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)?？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～230V(3A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護五大體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電壓型漏電保護器1，如果隔離變壓器前的線路有漏電現象，即能實施保護并切斷電源；
設有電壓型漏電保護器2,如果隔離變壓器后的線路及實驗過程中的接線等有漏電現象,即能告警并切斷電源；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 儀表保護體系
設有多只信號插座，與儀表相連，儀表超量程，即能告警并切斷電源，對儀表起到良好的保護作用。
（5）定時器兼報警記錄儀（服務管理器）：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。
(6) 控制屏正面大凹槽內，設有兩根不銹鋼鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控制屏兩側設有三極220V電源插座及三相四極380V電源插座。設有實驗臺照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1不銹鋼電機導軌、1024光碼盤測速系統及數顯轉速表
4、DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）
5、DQ07復勵直流發電機
6、DQ09直流并勵電動機
7、DQ10三相鼠籠式異步電動機
8、DQ11三相線繞式異步電動機
9、DQ12線繞式異步電機起動與調速電阻箱
10、DQ19校正直流測功機
11、DQ22直流數字電壓、毫安、安培表(三只)
直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。
12、DQ25單三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量?jī)陕穯蜗喙β蔖1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
13、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
14、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
15、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，1μF/450V、2μF/450V、 35μF/450V、4μF/450V電力電容各1只，10KΩ/8W、20KΩ/8W功率電阻各1只。
16、DQ31C熔斷器及開關板
四個熔斷器和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
17、DQ44數/模交流電流表（四只）
由三只數字交流電流表和一只指針式精密交流電流組成。 測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。
18、DQ45數/模交流電壓表（四只）
由三只數字交流電壓表和一只指針式精密交流電流組成。 測量范圍0～450V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電壓表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V，500V五檔，精度1.0級，直鍵開關切換，設有超量程指示、告警等功能。
19、DK03晶閘管主電路
提供12只5A/1000V的晶閘管，分成正、反橋兩組，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口）。另外有一組平波電抗器和一組續流二極管。
20、 DK04三相晶閘管集成觸發電路
提供三相晶閘管觸發電路、功放電路等，與DK03配套使用。
21、DK05單相晶閘管觸發電路實驗
提供單結晶體管觸發電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路。
22、DK06調速控制電路（I）
提供以下模塊：給定（帶數顯）、調節器I、轉速變換（FBS）、調節器II、反號器（AR）、電流變換（FBC）、電壓隔離器（TVD）。其中調節器I和調節器II的比例增益由電位器調節。
23、DK06-1 電機調速控制電路（II）
提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。
24、DK08給定及實驗器件
提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管、24V電源及電感。
25、DK10可調電阻、電容箱
提供耐壓AC63V的可調電容三組，調節范圍為0.1～11.37uF，0～999KΩ十進制可調電阻兩組。
26、DK12變壓器實驗
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路。
27、SY05實驗連接線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
六、裝置可完成的實驗項目
（一）直流電機實驗
1.直流電機認識實驗
2.直流發電機
3.直流并勵電動機
4.直流他勵電動機在各種運轉狀態下的機械特性
（二）變壓器實驗
1.單相變壓器
2.三相變壓器
3.三相變壓器的聯接組和不對稱短路
4.三相三繞組變壓器
5.單相變壓器的并聯運行
（三）異步電機實驗
1.三相鼠籠異步電動機的工作特性
2.三相異步電動機的起動與調速
3.三相異步電動機在各種運行狀態下的機械特性
4.三相異步電機M-S曲線的測繪
（四）電力電子技術實驗項目
1．單結晶體管觸發電路
2．鋸齒波同步移相觸發電路實驗
3．單相半波可控整流電路實驗
4．單相橋式半控整流電路實驗
5．單相橋式全控整流及有源逆變電路實驗
6．三相半波可控整流電路實驗
7．三相橋式半控整流電路實驗
8．三相半波有源逆變電路實驗
9．三相橋式全控整流及有源逆變電路實驗
10．單相交流調壓電路實驗
11．單相交流調功電路實驗
12．三相交流調壓電路實驗
（五）直流調速系統實驗
1晶閘管直流調速系統主要單元的調試
2帶電流截止負反饋的轉速單閉環直流調速系統
3轉速、電流雙閉環直流調速系統
4電壓、電流雙閉環直流調速系統
5邏輯無環流可逆直流調速系統
（六）交流電機調速系統實驗
1雙閉環三相異步電機調壓調速系統實驗
2雙閉環三相異步電機串級調速系統實驗
六、 裝置的配置清單
|
1 |
DQ01 |
電源控制屏 |
1套 |
|
|
2 |
DQ02 |
實驗桌 |
1張 |
|
|
3 |
DQ03-1 |
不銹鋼電機導軌、光碼盤測速系統（配1024光電編碼器）及智能數顯轉速表 |
1件 |
|
|
4 |
DQ05 |
三相組式變壓器 |
1件 |
|
|
5 |
DQ07 |
直流復勵發電機 |
1臺 |
|
|
6 |
DQ09 |
直流并勵電動機 |
1臺 |
|
|
7 |
DQ10 |
三相鼠籠式異步電動機 |
1臺 |
|
|
8 |
DQ11 |
三相線繞式異步電動機 |
1臺 |
|
|
9 |
DQ12 |
線繞式異步電動機起動與調速電阻箱 |
1件 |
|
|
10 |
DQ19 |
校正直流測功機 |
1臺 |
|
|
11 |
DQ22 |
直流數字電壓、毫安、安培表（三只表）
（注：按實驗要求每套需配2件）
|
2件 |
|
|
12 |
DQ44 |
數/模交流電流表（四只表） |
1件 |
|
|
13 |
DQ45 |
數/模交流電壓表（四只表） |
1件 |
|
|
14 |
DQ25 |
單/三相智能功率、功率因數表 |
1件 |
|
|
15 |
DQ26 |
三相可調電阻器（每組90Ω*2/1.3A） |
1件 |
|
|
16 |
DQ27 |
三相可調電阻器（每組900Ω*2/0.41A） |
1件 |
|
|
17 |
DQ29 |
可調電阻器、電容器 |
1件 |
|
|
18 |
DQ31C |
熔斷器及開關板 |
1件 |
|
|
19 |
DK03 |
晶閘管主電路 |
1件 |
|
|
20 |
DK04 |
三相晶閘管觸發電路 |
1件 |
|
|
21 |
DK05 |
單相晶閘管觸發電路 |
1件 |
|
|
22 |
DK06 |
電機調速控制實驗（Ⅰ） |
1件 |
|
|
23 |
DK08 |
給定及實驗器件 |
1件 |
|
|
24 |
DK10 |
可調電阻、電容箱 |
1件 |
|
|
25 |
DK12 |
變壓器實驗 |
1件 |
|
|
26 |
DK06-1 |
電機調速控制系統（Ⅱ） |
1件 |
|
|
27 |
SY05 |
實驗連接線及配件 |
1件 |
|
|
序 號 |
編 號 |
名 稱 |
數量 |
備注 |
